Con lăn dẫn hướng băng tải là gì?
Những người làm biếng là một phần không thể thiếu của bất kỳhệ thống băng tải. Các thành phần này hỗ trợ băng tải sau khi được tải, cho phép băng tải di chuyển vật liệu trơn tru từ vị trí này sang vị trí khác.Bánh xe chạy không tảiđược thiết kế sao cho bản thân dây đai tải tạo thành một máng, cả haigiảm nguy cơ tràn vật liệu và tăng khả năng chịu tải tối đacủa băng tải để cải thiện an toàn và năng suất. Tiếp theo, hãy làm theoCông ty TNHH Vật tư Băng tải Toàn cầu (GCS) sản xuất con lănđể hiểu.
Những kẻ lười biếng làthanh trụ kéo dài bên dưới và dọc theobăng tảiĐây là bộ phận/lắp ráp quan trọng nhất của băng tải máng. Con lăn thường được đặt ởkhung đỡ kim loại hình mángdưới mặt đỡ để đỡ băng tải và vật liệu.
Các loại con lăn dẫn hướng khác nhau
Máng là loại máng dẫn hướng phổ biến dùng để vận chuyển các loại bánh xe ở phía tải của băng tải. Chúng thường được lắp đặt trongmột khung hình mángở phía tải dọc theo chiều dài của băng tải để hướng dẫnbăng tải cao suvà hỗ trợ vật liệu được truyền tải.bánh xe chạy không tảibao gồm một bánh dẫn hướng trung tâm có chiều rộng nhất định và các bánh dẫn hướng cánh bên ở cả hai bên của con lăn trung tâm.
Bánh xe dẫn hướng máng thường có góc 20°, 35° và 45°.
Mang theo xe lăn
Mang bánh dẫn hướng & Bánh dẫn hướng trả về
Có hai loại con lăn dẫn hướng:mang theo xe lănVàtrả lại máy chạy không tảiChúng được đặt ở phía đỡ và phía hồi của băng tải. Các con lăn này có nhiều loại và chức năng khác nhau tùy theo ứng dụng cụ thể.
Trong các ứng dụng khai thác đá và khai thác mỏ, khi các vật liệu lớn, nặng và sắc nhọn rơi vào băng tải, chúng có thể gây va chạm và hư hỏng cho băng tải, cuối cùng dẫn đến thời gian chết và chi phí thay thế cao hơn.Khoảng cách giữabánh xe đệm va chạmBộ thường có kích thước từ 350 mm đến 450 mm để cung cấp khả năng hỗ trợ tổng thể.
Bánh xe dẫn hướng của bàn gắp thường được sử dụng tại điểm nạp liệu bên dưới phễu. So với bánh xe dẫn hướng máng, con lăn trung tâm của bánh xe dẫn hướng bàn gắp dài hơn, còn con lăn ngắn hơn.góc máng 20°có thể phân tán vật liệu ở mức độ lớn nhất và giúp việc kiểm tra và phân loại dễ dàng hơn.
Con lăn phẳng mang & Con lăn phẳng tác động
Nó thường được sử dụng chovận chuyển vật liệu trên băng tải phẳng tốc độ cao. Vận chuyển vật liệu lớn, cứng đòi hỏi phải sử dụng bánh dẫn hướng băng tải phẳng tác động, có thểđệm và bảo vệbăng tải. Sự không cân bằng của băng tải có thể gây tràn vật liệu.
Do đó, khi lắp đặt con lăn dẫn hướng,một nhóm người lười biếng tự đào tạoPhải lắp đặt con lăn tự di chuyển, có thể kiểm soát độ thẳng hàng của băng tải ở phía giá đỡ. Con lăn tự di chuyển thường được đặt cách nhau 30-45 mét. Khi tổng chiều dài băng tải nhỏ hơn 30 mét, cần lắp đặt ít nhất một con lăn tự di chuyển.Con lăn tự tập có mộtgóc máng 20°, 35° và 45°.
Con lăn hồi hướng phẳng là loại con lăn phổ biến nhất ở phía hồi hướng của băng tải, dùng để hỗ trợ đường hồi hướng của băng tải. Nó bao gồm một thanh thép được lắp trên hai giá đỡ nâng, có thể ngăn ngừa hiệu quả tình trạng dây đai bị kéo giãn, chùng và hư hỏng.
Thường được sử dụng trong ứng dụng vận chuyển vật liệu nhớt và mài mòn, đĩa cao su có thể loại bỏ các vật liệu bị kẹt trên băng tải ở phía trả về.

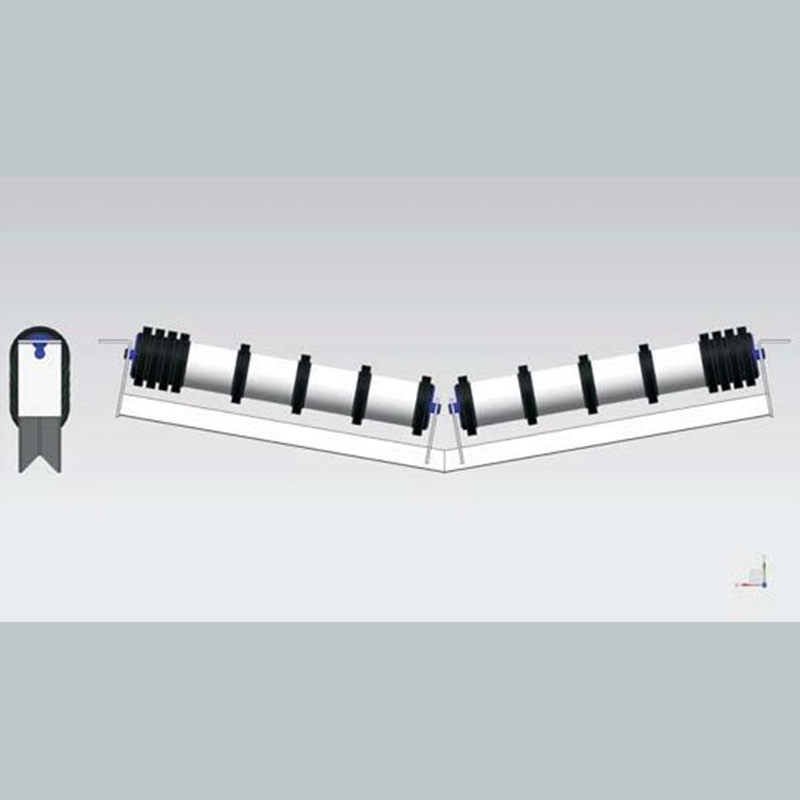

Nhóm con lăn hồi lưu gồm hai con lăn được gọi là nhóm con lăn hồi lưu chữ V. Thường được sử dụng cho băng tải đường dài, phù hợp với các ứng dụng yêu cầu băng tải vải chịu lực nặng, cường độ cao và dây thép.
Tùy chỉnh cho các nhu cầu công nghiệp đa dạng
Nhận thấy rằng mỗi hệ thống băng tải đều có những thách thức riêng, Gcs cung cấp nhiều tùy chọn tùy chỉnh mở rộng:
■Cấu hình trục đặc biệt chochịu lực nặnghoặc hoạt động tốc độ cao.
■Lớp phủ và lớp cách điện độc đáo dành cho môi trường mài mòn hoặc ăn mòn.
■Thiết kế chịu được nhiệt độ cao và nhiệt độ thấp có khả năng hoạt động từ -40°C đến +150°C.
■Tối ưu hóa bằng Phân tích phần tử hữu hạn (FEA) để đảm bảo khả năng chịu tải tối đa và tuổi thọ dài.
Phương pháp tiếp cận theo hướng kỹ thuật này đảm bảo mọi khách hàng đều nhận được con lăn được thiết kế theo đúng yêu cầu ứng dụng của họ - tránh việc đưa ra thông số kỹ thuật quá mức không cần thiết và chi phí phát sinh.
Tổng chi phí sở hữu lợi ích
Trong khi giá mua ban đầu rất quan trọng, hiệu suất lâu dài mới quyết định giá trị thực sự.Con lăn GCSđược thiết kế để giảm chi phí vòng đời thông qua:
√ Tuổi thọ kéo dài nhờ vật liệu và lớp phủ cao cấp.
√ Giảm thiểu bảo trì nhờ thiết kế mô-đun và dễ dàng thay thế.
√ Hiệu quả cao hơn nhờ kỹ thuật chính xác và cân bằng tối ưu.
Nhiều khách hàng nhận thấy rằng khoản tiết kiệm chi phí vận hành của máy lu GCS đã bù đắp được khoản đầu tư của họ ngay trong năm đầu tiên.
Nếu doanh nghiệp của bạn phụ thuộc vào băng tải, hãy hợp tác vớiGCS-nơi sản xuất tiên tiến đáp ứng hiệu suất đáng tin cậy.
